三菱Q系列PLC柜是指可編程的綜合控制柜，具有過載、短路、缺相保護等保護功能。它具有結構緊湊、工作穩定、功能齊全?？梢愿鶕嶋H控制規模大小，進行組合。

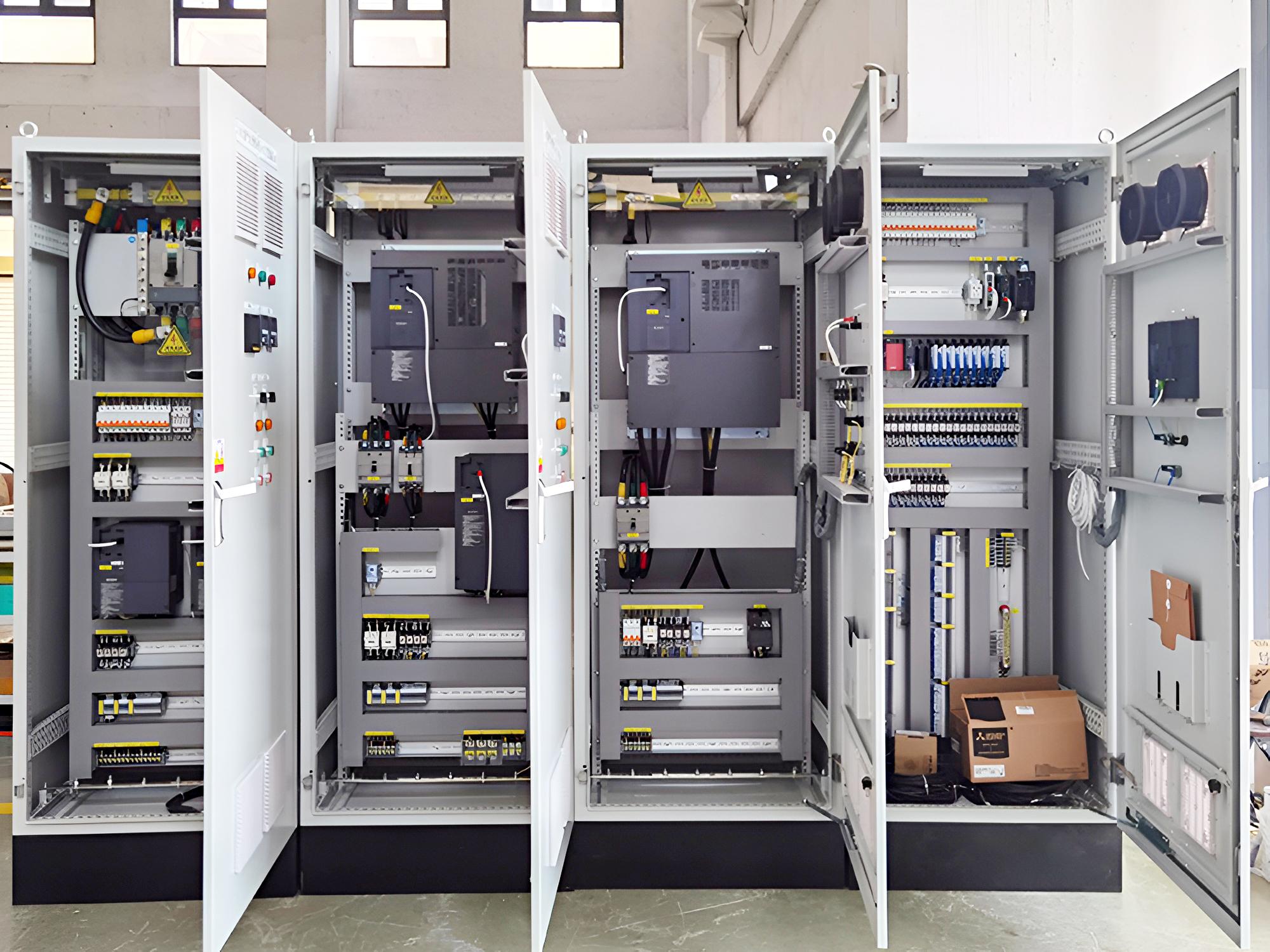

三菱Q系列PLC柜結構

●整套系統電控柜采用室內仿威圖柜的設計，防護等級為IP40，一共分為4臺控制柜，1#2#3#是MCC柜，最后一臺是PLC柜，此設計有效隔離了動力線與信號線之間的干擾

●電控柜總電源進線為三相五線，額定電壓AC380V，額定頻率50HZ，最大負載電流為400A

●柜內黑線是AC380V動力線，黃色線是AC220V控制線，藍色線是DC24V控制線，黃綠相接是接地線

●柜內主要元器件由塑殼斷路器、小型斷路器、交流接觸器、中間繼電器、變頻器、PLC等組成

三菱Q系列PLC柜特點

1、柜內元件采用三菱、歐姆龍一線品牌，更好的保證了系統運行的穩定性以及更長的使用壽命

2、所有設備控制采用手動與自動功能，可自由切換模式，滿足多元化的控制需求

3、整套系統CPU采用三菱Q系列，模塊化結構形式，產品的組成與規模靈活可變，最大輸入輸出點數達到4096點

4、控制柜設有多功能電表，可實時查看三相電壓、電流等其他參數信息
