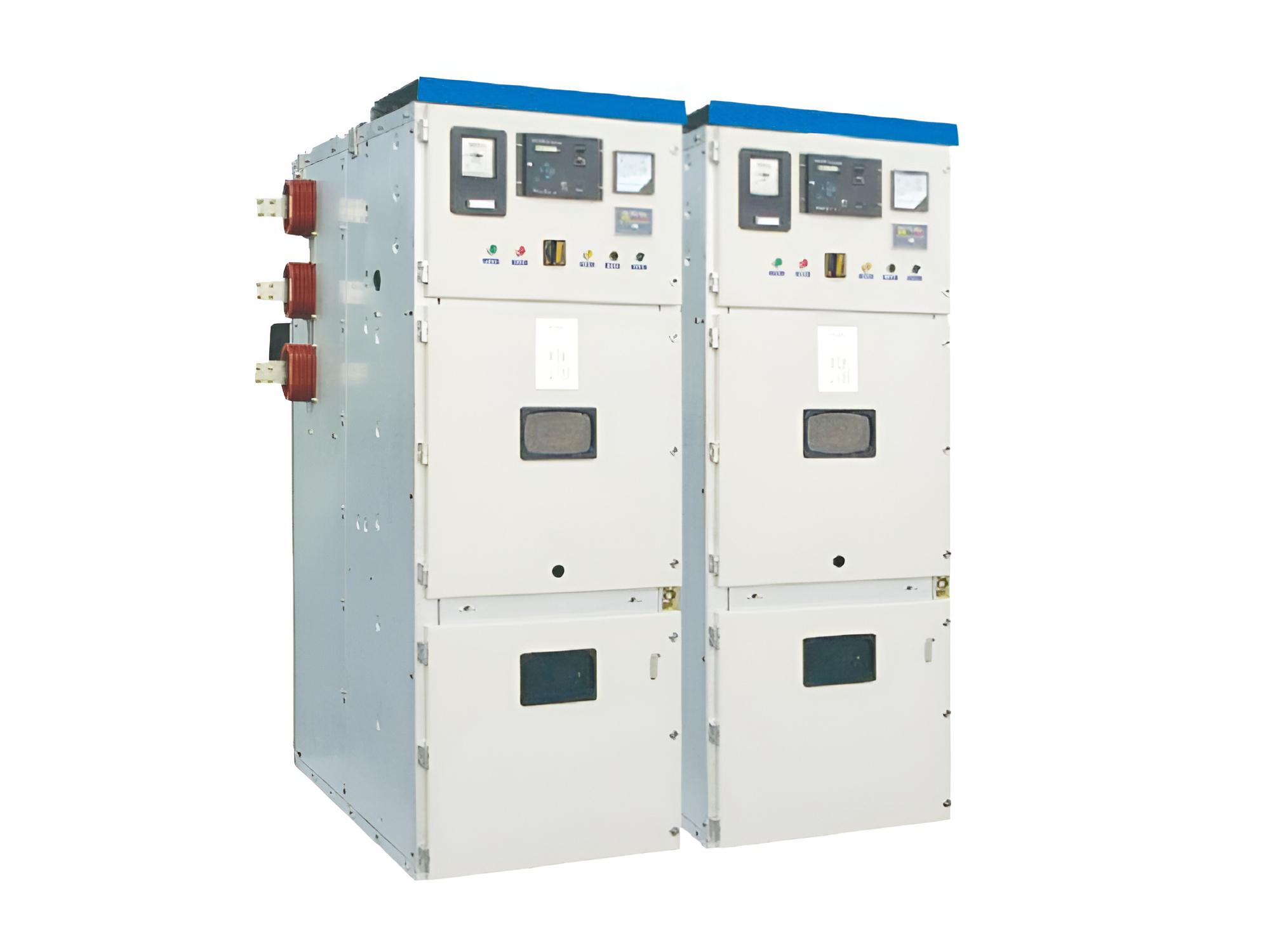

KYN28A-12開關柜是國內目前比較常見的一種高壓開關柜，全名稱為：戶內金屬鎧裝移開式開關設備。額定電壓 3.6kV~12kV，其特點是配裝的真空斷路器為中置式，即斷路器位于開關柜前柜的中部，因此下部空間節(jié)省下來可用于其它方案的擴展或作為電纜室用。

KYN28A-12開關柜產品結構

1.產品的外殼由覆鋁鋅鋼板經CNC機床加工成形后而用螺栓組裝而成，具有很高的機械強度，有效地保證外形的精確和美觀，柜門是用電泳涂復漆，然后上釉瓷烘烤而成，具有較高的抗沖擊、耐腐蝕能力。產品外具有IPX4的防護等級。

2.主開關可配置ABB公司產的可抽出式VD4型真空斷路器、C3系列固定負荷開關、HA型SF6斷路器和真空接觸器，也可配置VS1真空斷路器。

3.VS1真空斷路器其底盤車與VD4型通用，導電部分結構與VD4相似，真空管采用VD4系列真空開關管，具有電磁操動和彈簧操動主式可供選擇。其造價適宜。

4.無論是選用那種斷路器，其空氣絕緣距離均能保證大于125mm。各種斷路器均具有長壽命、高參數、少維護、體積小的獨特優(yōu)點。
